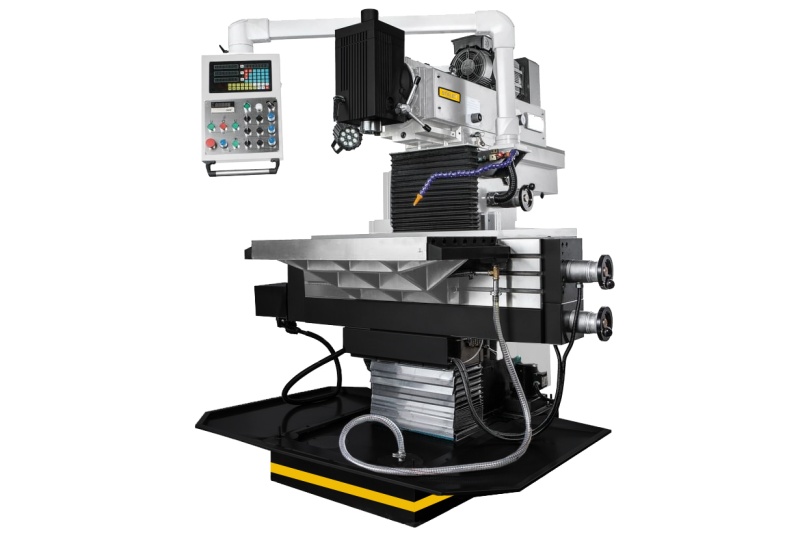

Инструментальный фрезерный станок STALEX WFM 850 Servo
Описание
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/ 16 мм; ISO 40/ 22 мм; ISO 40/ 27 мм; ISO 40/ 32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/ 16 мм; ISO 40/ 22 мм; ISO 40/ 27 мм; ISO 40/ 32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
Характеристики
Модель
WFM 850 Servo
Конус шпинделя вертикального
ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),
40 – 260/260-2000
Ход пиноли шпинделя
60 мм
Диапазон наклона головки, влево/вправо
±90
Расстояние от оси горизонтального шпинделя до стола
120-530 мм
Расстояние от оси вертикального шпинделя до стола
70-520 мм
Расстояние от оси вертикального шпинделя до стойки
170-620 мм
Конус шпинделя горизонтального
ISO 40 DIN2080
Размер горизонтального рабочего стола
850x450 мм
Размер вертикального рабочего стола
1190x250 мм
Перемещение стола по оси Х
600 мм
Перемещение стола по оси Z
450 мм
Перемещение стола по оси Y
450 мм
Скорость подачи стола по оси Х x Y x Z
10-1000 мм/мин
Ускоренное перемещение стола
1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6
14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3
14/63 мм
Максимальная нагрузка на стол
300 кг
Напряжение сети
380 В
Мощность мотора подач X/Y/Z,
1,5/1,5/2,3 кВт
Мощность главного двигателя,
5,5 кВт
Мощность насоса помпы:
0,4 кВт
Габаритные размеры (ДхШхВ)
1600х1800х2000 мм
Масса
1700 кг
