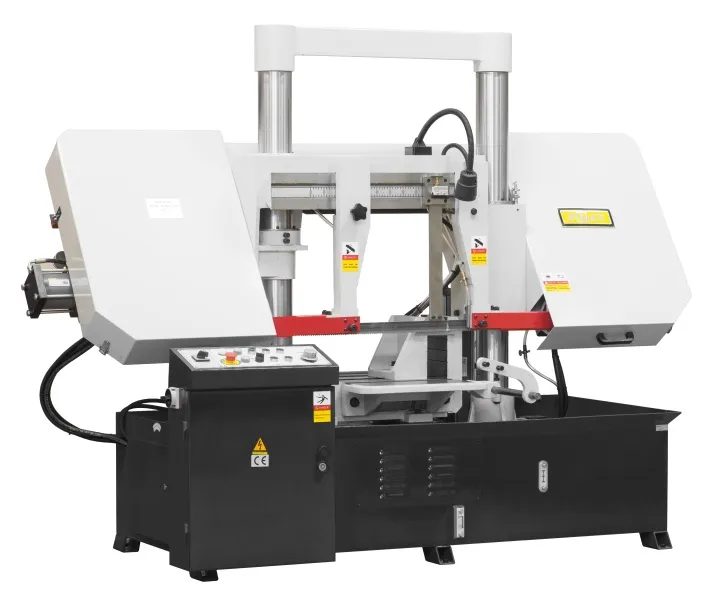

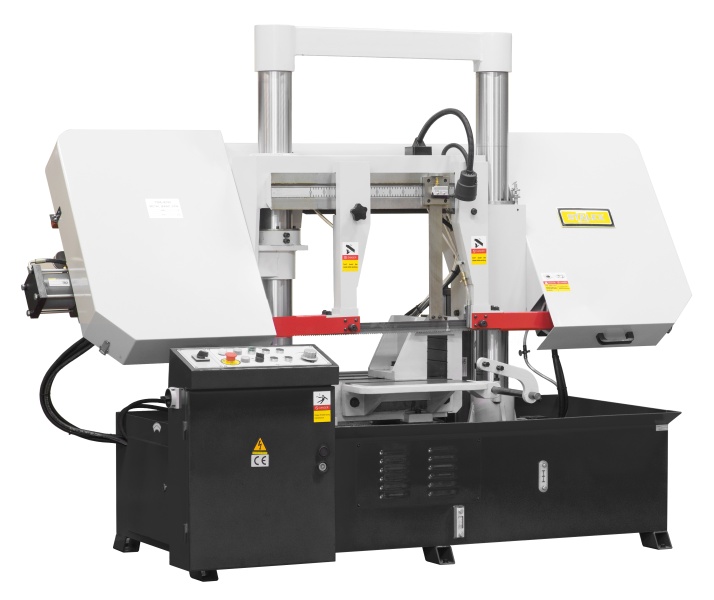

Станок полуавтоматический двухколонный Stalex TGK-4240
Описание
Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
- вспомогательный стол с роликами подачи, перед тисками
- стойка для длинных заготовок
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
- Концевики на подъём/опускание рамы и на обрыв полотна
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
Вспомогательный стол с роликами подачи
Блок управления станком
Электрические компоненты
Помпа подачи СОЖ
Гидравлическое натяжение полотна и концевик на обрыв полотна
Рычаг регулировки натяжения полотна
Гидравлические тиски
Две на...
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
- вспомогательный стол с роликами подачи, перед тисками
- стойка для длинных заготовок
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
- Концевики на подъём/опускание рамы и на обрыв полотна
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
Вспомогательный стол с роликами подачи
Блок управления станком
Электрические компоненты
Помпа подачи СОЖ
Гидравлическое натяжение полотна и концевик на обрыв полотна
Рычаг регулировки натяжения полотна
Гидравлические тиски
Две на...
Характеристики
Stalex TGK-4240
Мощность двухскоростного двигателя
3,0/4,0 кВт (3-х фазный)
Мощность гидравлической станции
0,75 кВт
Мощность системы СОЖ
0,09 кВт
Вращение пилы
90 градусов
Диаметр шкивов
520 мм
Главный привод
зубчатый
Тиски
гидравлические
Натяжение полотна
гидравлическое
Скорость резания
35, 56 м/мин
Рабочая зона
90°
400
400 х 400
*Объём гидравлического бака
60 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ
45 л
заливать 2/3 по уровню СОЖ
Габариты ленточного полотна
41х1,3х5000 мм
Рабочая высота стола
611 мм
Объём гидравлического бака
60 л
Объём бака СОЖ
20 л
Размер упаковки
2690х1340х2150 мм
Масса нетто/брутто
1330/1555 кг
Страна производитель
Китай
Гарантия
12 месяцев
